你了解監控杆防雷係統設計嗎？
目前安防行業流傳最多的“專業防雷廠家”設計是這樣描述的：“前端設備，如攝像頭應置於接閃器（避雷針或其它接閃導體）有效保護範圍之內。從防直擊雷的立杆避雷針，到防感應雷的“接地泄放雷電流”，但是這樣的操作對安防工程的安全構成了重大威脅，等於安裝了“定時炸彈”。那麼我們該如何建立一套完善的監控電綫杆防雷係統呢？
一，監控杆防雷係統
1.監控杆防雷係統
(1)前端部分:主要由攝像頭，鏡頭，雲台，防護罩，支架，解碼器等組成。
(2)傳輸部分:利用電纜，電綫通過架空，地下或沿牆敷設的方式傳輸視頻，音頻或控製信號；
(3)終端部分:主要由畫麵分割器，監視器，控製裝置，視頻存儲裝置等組成。
2.視頻監控遭雷擊損壞的主要原因
(1)直接雷擊:雷電直接擊中室外攝像機，造成設備損壞或雷電直接擊中架空電纜，造成電纜損壞。這次雷擊造成的破壞最為嚴重，但發生概率相對較小。
(2)感應雷:又稱二次閃電，它分為電磁感應和靜電感應。當附近地區發生雷擊時，雷擊通道周圍會產生強大的瞬態電磁場。電磁場中的監測設備和輸電綫路會感應出較大的電動勢，稱為電磁感應。當帶電的雷雲出現時，雷雲下的建築物和輸電綫路會感應出與雷雲相反的電荷。這種現象叫做靜電感應。感應雷造成的設備損壞沒有直擊雷大，但發生概率相對較高，占現代雷電事故的80%以上。
(3)雷電波及:當進入監控係統監控室的電源綫，信號傳輸綫或其他金屬電纜被雷電擊中或被雷電感應時，雷電波沿著這些金屬導綫/導體侵入設備，造成高電位差，設備損壞。
二，監控立杆防雷接地設計
1.眾所周知，閃電的破壞力極強，其電壓高達數百萬伏特，瞬間電流高達數十萬安培。雷擊造成的破壞性後果體現在以下三個層麵:
(1)設備損壞和人員傷亡；
(2)設備或部件使用壽命降低；
(3)傳輸或存儲的信號和數據(模擬或數字)受到幹擾或丟失，導致電子設備故障，使整個係統癱癱。
對於監測點來說，被直擊雷破壞的可能性很小。隨著現代電子技術的不斷發展，大量精密電子設備的使用和聯網，破壞大量電子設備的罪魁禍首是感應雷擊，過電壓，操作過電壓和雷電波侵入過電壓。每年，各種通信控製係統或網絡因雷擊受損的情況並不少見，其中安全監控係統因雷擊受損，自動監控失效的情況時有發生。前端攝像頭設計安裝在室外，雷電防護係統必須設計安裝在雷雨多發區域。
2.大多數室外攝像機安裝有金屬或水泥杆。這裏簡單介紹一下金屬電杆的選擇要求:

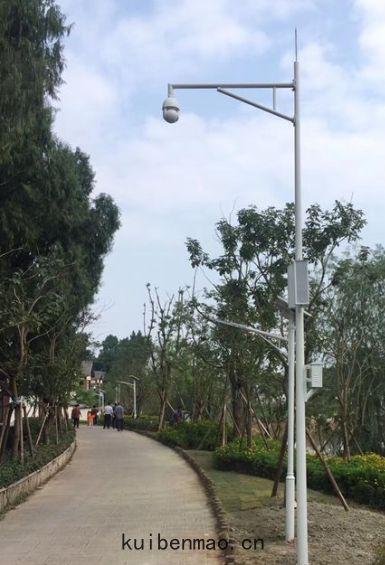

(1)監測杆為錐形鋼杆，其中雙臂監測杆立杆高10m，臂長1.5m，壁厚4mm；單臂高12米，長1.5米，厚4毫米。監測杆上直徑80毫米，下直徑200毫米。監控螺柱的臂為直徑60毫米，壁厚3毫米的碳鋼管；
(2)熱鍍鋅後，用專用設備對攝像頭螺柱表麵進行拋光，表麵用活性碳酸漆和靜電噴塗處理。鍍鋅層厚度≥85μm，塑料層厚度≥85μm，抗風能力≥45m/s，麵層質保5年，攝像頭螺柱質保20年，緊固件螺絲螺母采用不鏽鋼材質；
(3)室外機櫃結構設計為室外防水箱。機箱高300毫米，寬200毫米，厚150毫米。箱體防護等級達到IP54防護等級。需要有底盤基礎，整體美觀，表麵噴塗明顯的警示標誌，底盤離地高度不小於300mm。
3. 前端攝像機主要分為兩類：

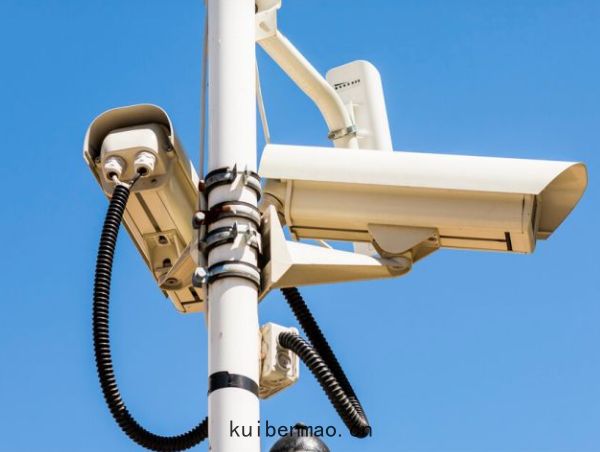

（1）每個攝像機均安裝在比較高的立杆之上，所以設備的直擊雷防護必不可少。
做法：在每個立杆頂端均加裝避雷針一根，根據滾球計算，避雷針的有效保護範圍在三十度夾角範圍內，所以避雷針的高度，必須按照設備的安裝位置計算。
（2）前端設備感應雷（包括過電壓）的防護
為保證前端設備的長時間正常工作，應為各種信號安裝匹配的浪湧保護器，並做標準的接地。
4. 前端設備的接地
防雷器的接地非常重要,如果接地沒有做好,防雷器起不了保護自己的作用,所以一個良好的接地是相當重要的.要求接地電阻應做到4歐姆以下。
前端設備接地的具體措施:

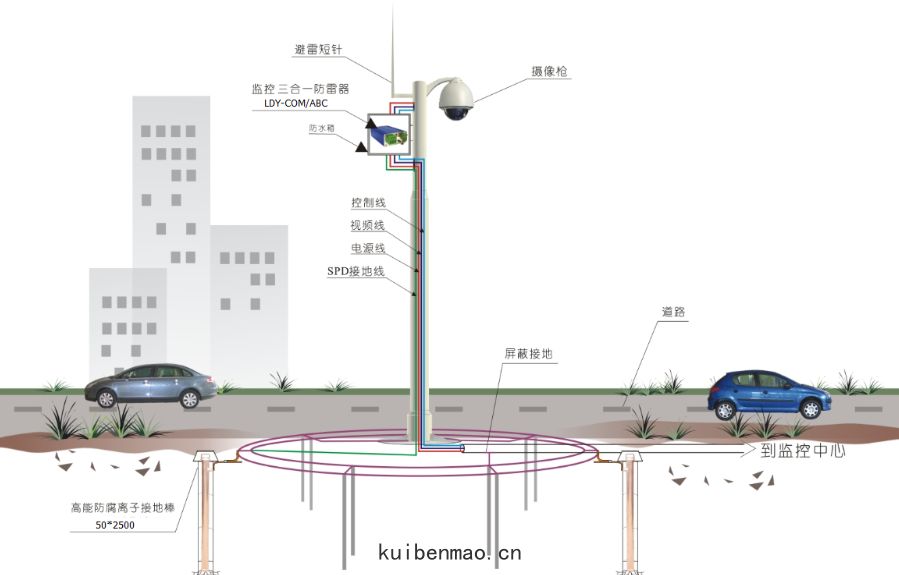

攝像機都安裝在垂直杆上。如果現場土壤條件較好(石砂等不導電物質較少)，可采用立杆直接接地。坑大小為2000×1000×600mm，底部細土或濕土比例達到85%。用細土填實，然後垂直預埋1500mm×12mm的鋼筋，澆築混凝土，達到表麵後預埋固定。混凝土完全穩定後，回填周圍細土，並保證一定的濕度。最後，攝像機和避雷器的接地綫可以直接焊接在垂直杆的接地電極上。做好防鏽處理，並做好銘牌標記。
如果現場土壤條件不好(有很多石砂等不導電物質)，就要用增加接地體接觸麵積的材料。使用減阻劑，扁鋼和角鋼等。具體措施:
前期在澆築混凝土基礎前，沿坑壁鋪設厚150mm的耐化學性還原劑，其中預埋1500×40×40×3mm的角鋼，用40×3扁鋼沿立杆下拉(鐵)，避雷器和攝像機的地綫與扁鋼適當焊接，再將扁鋼與地下角鋼(鐵)焊接。根據國家標準，接地電阻測試小於4歐姆。
三，外部防雷裝置和內部防雷裝置
內部放電裝置的作用是降低建築物內的雷電流和電磁效應，防止投射，接觸電壓，跨步電壓等二次雷害。
防雷工程是一項係統工程，建築防雷設計有六個重要因素。旨在提醒人們全麵，綜合地考慮建築防雷設計:
1.閃存連接功能:
實現防雷連接功能的必要條件，包括接閃器(避雷針，避雷帶，防雷網)的形式，耐電流耐壓能力，持續防雷連接效果，成本和接閃器與建築物的美觀統一性等。
2，分流影響：
引下綫對導流效果的影響。引下綫的厚度和數量直接影響分流效果。如果引下綫越多，通過每根引下綫的雷電流就會越小，其感應範圍也會越小。引下綫之間的距離不應小於規範中規定的距離。當建築物很高，引下綫很長時，應在建築物中間增加均壓環，以降低引下綫的感應壓降。這樣既能分流，又能降低反擊電壓。
3，均衡電位：
它意味著建築物的所有部分形成一個相等的電勢，即等電位。如果能把建築內的結構鋼筋和各種金屬裝置，金屬管道連接成一個統一的導體，當然建築內就不會有不同的電位，這樣可以保證建築內不會出現反擊和危及人身安全的接觸電壓或跨步電壓，對於防止雷電電磁脈衝幹擾微電子設備也大有裨益。鋼筋混凝土結構的建築，由於內部結構鋼筋大部分是自然焊接或綁紮在一起的，所以實現等電位的條件最好。為了滿足防雷裝置的要求，避雷器應與梁，板，柱，基礎可靠焊接，綁紮或搭接，同時各種金屬設備和金屬管道應與其焊接或夾緊，使整個建築物成為良好的等電位體。
4，屏蔽作用：
屏蔽的主要目的是保護建築物中的通信設備，電子計算機，精密儀器和自動控製係統免受雷電電磁脈衝的影響。建築物中的這些設施不僅在防雷裝置接駁雷電時會受到電磁幹擾的影響，在雷擊或附近接駁雷電時也會受到雷電波的電磁輻射的影響，即使其他建築物接駁雷電時，也會受到來自那裏的電磁波的影響。因此，應盡量利用鋼筋混凝土結構中的鋼筋，即建築物的樓板，天花板，牆壁，梁柱中的鋼筋，形成一個六麵體的網籠，即籠型防雷網，以實現屏蔽。由於結構不同，牆體和樓板中的鋼筋稀疏而密集。當鋼筋密度不足時，設計人員應根據各種設備的不同需求增加網格密度。良好的屏蔽不僅解決了等電位和分流兩個問題，也是防止雷電電磁脈衝最有效的措施。此外，建築物的整體屏蔽還可以防止球雷，側滑和繞過雷的攻擊。
5，接地效果：
指接地效果。良好的接地效果也是防雷成功的重要保證之一。每棟樓都要考慮哪種接地方式最好，最經濟。筆者認為，當鋼筋混凝土結構建築滿足標準條件時，基礎中的鋼筋應作為接地裝置。當不滿足規範規定的條件或基礎包裹在防水卷材層內時，可采用環向接地裝置，但環向接地裝置應提前預埋在基礎槽的最外側部分(不離開建築物3m)。接地體靠近基礎中的鋼筋，有利於平衡電位，同時可以節省挖深溝所耗費的人力物力。基礎完成後挖深溝，容易影響基礎的穩定性。
對於木結構，磚混結構建築，必須做獨立引下綫，采用獨立接地方式。當土壤電阻率較高，使用接地極較多時，也可作為外圍接地裝置。由於軸向接地裝置的衝擊阻抗小於獨立接地裝置的衝擊阻抗，有利於改善建築物內的地電位分布，降低跨步電壓。采用獨立接地方式時，鑽孔深接地極(約4~12m)效果最好，深孔接地極容易達到地下水位，可減少接地極用鋼量。
6，合理布綫：
指布綫如何能達到最佳的綜合效果。現代建築離不開照明，電力，電話，電視，電腦等管綫。在防雷設計中，必須考慮防雷係統與這些管綫的關係。為保證防雷裝置接雷電時這些管綫不受影響，
首先這些導綫要穿入金屬管內，實現可靠屏蔽；
其次，這些綫路幹綫的垂直部分應設置在高層建築的中心，避免靠近用作引下綫的柱杆，以盡量減小感應範圍。在有長管道或橋梁等設施的綫路上，兩端需接地；
第三，要注意引入電源綫，天綫，屋頂頂部的燈籠和航空障礙燈，防止雷電波入侵。
