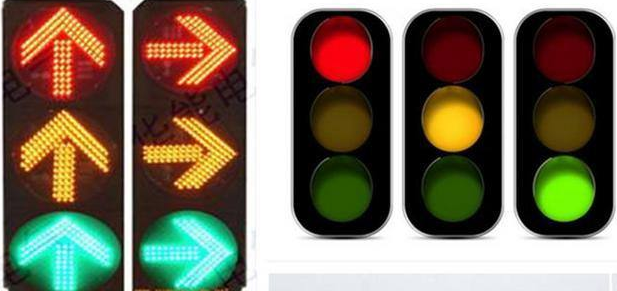

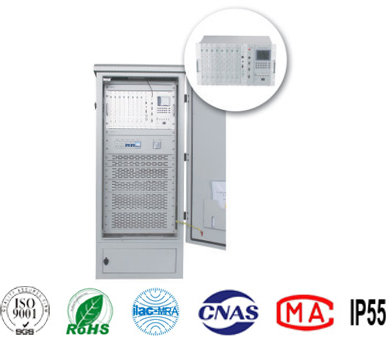

道路信號燈是在路口上的交通杆件上很常見的器材燈具，紅黃綠燈不停轉換，信號燈，箭頭燈來回切換，但是很少有誰知道其中的工作原理是什麼，接下來就由江蘇順泰交通的小編給大家帶來詳細的介紹下
交通信號燈控製係統主要由控製器，定時器，譯碼器和秒脈衝信號發生器等部分組成。秒脈衝發生器是該係統中定時器和控製器的標準時鐘信號源，譯碼器輸出兩組信號燈的控製信號，經驅動電路後驅動信號燈工作，控製器是係統的主要部分，由它控製定時器和譯碼器的工作。
（1）控製器
控製器是交通管理的核心，它應該能夠按照交通管理規則控製信號燈工作狀態的轉換。從ASM圖可以列出控製器的狀態轉換表，如表12，3所示。選用兩個D觸發器FF1，FFO做為時序寄存器產生 4種狀態，控製器狀態轉換的條件為TL和TY，當控製器處於Q1n+1Q0n+1= 00狀態時，如果TL= 0，則控製器保持在00狀態；如果，則控製器轉換到Q1n+1Q0n+1= 01狀態。這兩種情況與條件TY無關，所以用無關項"X"表示。其餘情況依次類推，同時表中還列出了狀態轉換信號ST。
（2）定時器
定時器由與係統秒脈衝（由時鐘脈衝產生器提供）同步的計數器構成，要求計數器在狀態信號ST作用下，首先清零，然後在時鐘脈衝上升沿作用下，計數器從零開始進行增1計數，向控製器提供模5的定時信號TY和模25的定時信號TL。
計數器選用集成電路74LS163進行設計較簡便。74LS163是4位二進製同步計數器，它具有同步清零，同步置數的功能。是低電平有效的同步清零輸入端， 是低電平有效才同步並行置數控製端，交通燈的ASM圖數控製端，CO是進位輸出端，D0～D3是並行數據輸入端，Q0～Q 3是數據輸出端。由兩片74LS163級聯組成的定時器電路。
（3）譯碼器

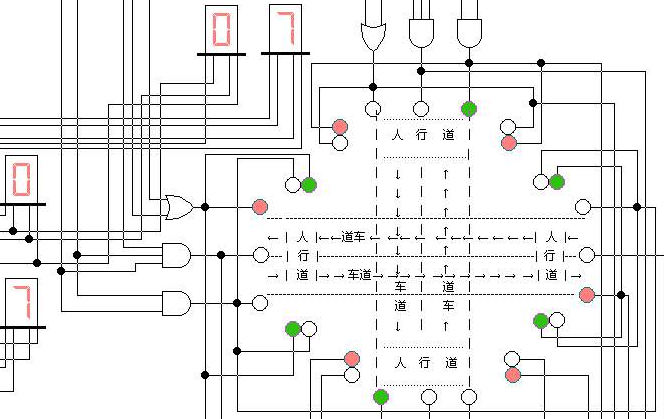

譯碼器的主要任務是將控製器的輸出 Q1， Q0的4種工作狀態，翻譯成甲，乙車道上6個信號燈的工作狀態。
